   >> 脱水斗式提升机,捞坑斗式提升机,斗式提升机生产厂家

脱水斗式提升机,捞坑斗式提升机,斗式提升机生产厂家

脱水斗式提升机,捞坑斗式提升机,斗式提升机生产厂家

   脱水斗式提升机主要应用于选煤厂生产,用于跳汰机下部提升洗后的煤和矸石;捞坑式斗式提升机用于从捞坑沉淀池中提升大颗粒精煤和细粒煤,并使被提升物料在提升过程中,在重力过程中,在重力作用下与斗内自行脱水。

   脱水斗式提升机、捞抗斗式提升机主要用于提升洗选后的中煤、矸石和激冷后的钙镁磷肥,也适用于输送洗涤后的块状或颗粒状的其他物料,以便物料在提升输送过程中,在料斗内自行脱水。


脱水斗式提升机系列产品型号说明:

  示例 T3240脱水斗式提升机:T—脱水 32—斗链节距(cm) 40料斗宽度(cm)

  示例 L3240捞坑斗式提升机:L—捞坑 32—斗链节距(cm) 40料斗宽度(cm)

脱水斗式提升机系列产品设备特点:

   脱水斗式提升机、捞抗斗式提升机主要用于选煤厂选后产品的运输及脱水,安装角度为55°~70°,多为60°,运行速度为0.16~0.27m/s,块煤脱水时间为20~25s,末煤约为40~60s。该设备结构简单,运行可靠,使用寿命长,维护费用低。脱水斗式提升机主要用于选煤厂配合跳汰机对选后产品(包括中煤和矸石)的提升和脱水。捞坑式提升机主要用于精煤的初步脱水。

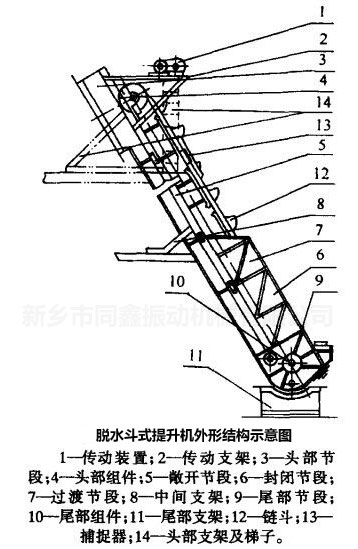

脱水斗式提升机系列产品外形结构示意图:

脱水斗式提升机系列产品外形结构示意图


脱水斗式提升机:

(1)脱水斗式提升机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接,减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮调节,考虑到斗链有可能突然被卡住而发生事故,在从动链轮上装有安全销。驱动装置安装在传动支架上,传动支架焊在头部节段上;
(2)头部组件由传动部件及拉紧装置组成,该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形,轴承座的底部带有燕尾槽,轴承借助螺杆来调节斗链的松紧;
(3)机体由头部节段、中间节段(敞开节段、过渡节段、密封节段)和尾部节段组成,节段均为金属焊接结构,各节段之间用角钢法兰联接。为防止漏水,在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外,还有为安装拉紧装置的槽钢,中间节段中用于水下得封闭箱形结构,称为封闭节段:用于水上的U形槽,称为敞开节段:过渡节段用于上述两种节段之间,为了防止斗链下垂,在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构,其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔;
(4)尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个,均为圆形,其中一个用键固定在轴上,另一个空套在轴上,以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损,在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成,其内缘用特制的胶质密封圈,以防止泥水侵入;
(5)斗链由两条链条和斗子组成。链条为片式牵引链,斗子用钢板制成,斗子上交错排列着脱水用得长孔,并用带榫的沉头螺栓间隔地(间隔一个节距)安装在链条上;
(6)捕捉器的作用是当斗提机断链时,防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上,上面一对捕捉器安设在离传动轴中心不超过3m处:下面一对捕捉器安设在敞开段和过渡段接邻之间:中间捕捉器之间的距离应不大于5m,并且不等于链条节距的倍数;
(7)头、中间、尾部支架及检查传动系统用得梯子,均为焊接的金属构件,分别支承在楼板及基础上。

捞抗斗式提升机:
  捞抗斗式提升机分吊式(坑外式)捞抗斗式提升机和座式(坑内式)捞抗斗式提升机。
  捞抗斗式提升机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同,捞抗斗提机和尾部组件根据使用特点分吊式尾部组件(配吊式尾部漏斗)和座式尾部组件(直接安装在坑内)。
  捞抗斗式提升机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成。

产品技术参数表:

T型脱水斗式提升机系列产品自助选型参考表:

主要参数

T3240

T3260

T4060

T4080

T40100

T50100

T50120

T50140

最大长度m

20

23

26

提升机角度55-70°

运输物料粒度0-100mm

斗宽mm

400

600

800

1000

1200

1400

斗子容量L

28.3

42.5

66.4

88.6

110.7

173

207.6

242.2

斗子间距mm

640

800

1000

输送能力t/h

15.3-51.6

23-77.5

28.7-96.8

38.3-129.2

47.8-161.4

59.8-201.8

71.8-242.2

83.7-282.5

L型捞坑斗式提升机系列产品自助选型参考表:

主要参数

L3240

L4060

L40100

L50120

L50140

最大长度m

20

23

26

提升机倾角°

60--70

运输物料粒度mm

0--100

斗宽mm

400

600

1000

1200

1400

斗子容量L

20.8

51.9

86.5

161.7

188.6

斗子间距mm

320

400

500

输送能力t/h

15.9-56.9

31.8-80.4

53-134

79.2-200.4

92.4-233.7

脱水斗式提升机系列产品真机视频:

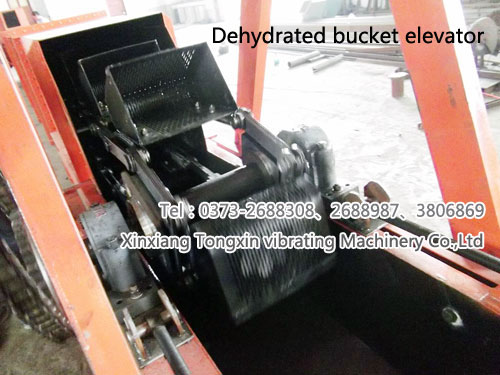

脱水斗式提升机系列产品真机照片展示:

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

脱水斗式提升机系列产品真机照片展示

【同鑫公司】产品购买需知:

  因产品受设备的型号、材质、规格、长度或者高度等因素影响,部分产品为非标设计制作,所以网站上所标识的商品价格仅供参考!
  具体的产品价格受材质(碳钢或者不锈钢)和规格(根据客户的处理量、物料的粒度等)、客户实际现场的长度或者高度等因素所决定,所以需要客户和我们联系沟通后我们再为您核算出准确详细的报价。
  同鑫公司产品为下属生产车间自主加工制造,内部质检中心控制质量及设备出厂检测等,确保每一台设备的品质;为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商。
  销售渠道为厂家直销、订单式生产。采购设备直线联络,即绕开了用户与中间商、贸易商的不必要交涉,又降低了用户的采购成本,实现生产厂商直接与用户一对一的交流与服务,从而以优惠的价格为顾客提供高质量的产品及服务。

【同鑫公司】 产品售后服务说明:

  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!
  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。
  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!
  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!
