螺旋输送机（槽型螺旋输送机，管式螺旋输送机）
螺旋输送机主要用于水平或倾斜输送粉状、颗粒状和小块状物料，如煤、灰、渣、水泥、粮食等物料；不适宜输送易变质的、黏性的和易结块的物料，以及在输送过程中不能被破碎的物料；螺旋输送机的使用环境温度为-20～50℃；物料温度小于200℃；输送机的倾角≤20度；输送长度一般小于40米，*长不超过70米；螺旋输送机在化工、冶金、煤炭、水泥、电力、建材等行业输送中应用较为广泛。螺旋输送机与其他输送设备相比较，具有结构简单、低噪声、防尘密封性能好、耐磨性好、布置灵活且使用维护简便等特点。

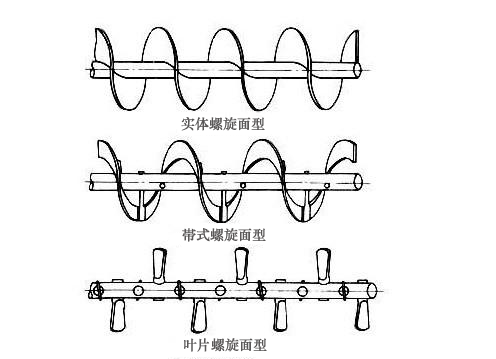

螺旋输送机的螺旋叶片主要有实体螺旋面型、帯式螺旋面型和叶片螺旋面型三种形式（见下图）。实体螺旋面称S制法，适用于输送粉状和粒状物料；帯式螺旋面称为D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块状物料；叶片螺旋面主要用于输送黏度较大和可压缩性物料，在输送过程中同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。
螺旋输送机的螺旋叶片有左旋和右旋两种旋向。螺旋输送机由螺旋输送机本体、进出料进口及驱动装置三大部分组成；螺旋输送机本体由头部轴承、尾部轴承、悬挂轴承、螺旋芯体、机壳、盖板及底座等组成；驱动装置由电机、减速机、联轴器及底座组成。螺旋输送机的常用的螺旋直径有160mm、200mm、250mm、315mm、400mm、500mm、630mm、800mm和1000mm这几种规格，也可定制其他规格形式的螺旋输送机。进、出料口有方形和圆形两种形式。螺旋输送机的中间吊轴承分为滚动吊轴承和滑动吊轴承两种；（滚动吊轴承：采用密封轴承，轴盖上另有防尘密封结构，常用在不易加油、不加油、或油对物料有污染的地方；密封效果好、吊轴承使用寿命长，输送物料温度≤80℃。）；（滑动吊轴承：设有防尘、密封装置；有铸铜瓦、合金耐磨铸铁瓦、铜基石墨少油润滑瓦；常用在输送物料温度比较高或输送液状物料，订货时要注明轴瓦材质，不注明则按滚动吊轴承供货（常规供货为滚动吊轴承）。）

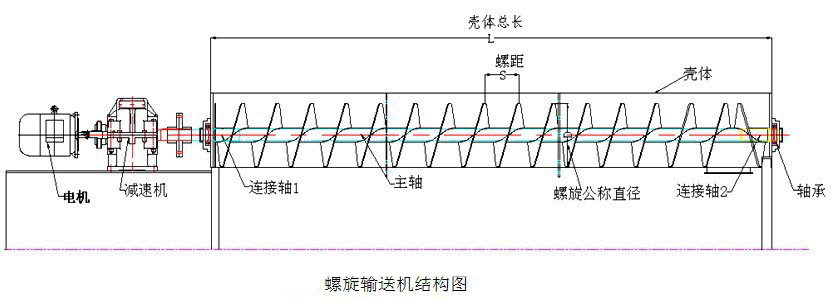

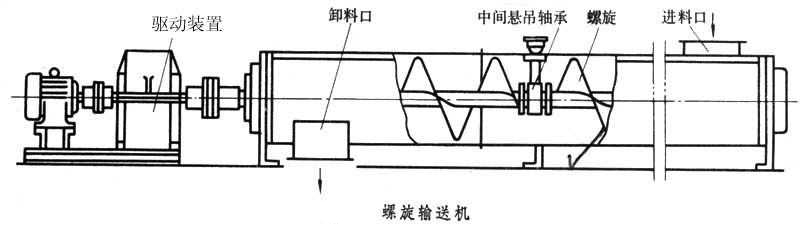

螺旋输送机（槽型螺旋输送机，管式螺旋输送机）外形结构示意图：
螺旋输送机的规格与输送能力：
|
螺旋直径，mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
|
螺距，mm |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
|
转速，r/min |
112 |
100 |
90 |
80 |
71 |
63 |
50 |
40 |
32 |
|
输送量，m³/h |
8 |
14 |
24 |
34 |
64 |
100 |
145 |
208 |
300 |
|
转速，r/min |
90 |
80 |
71 |
63 |
56 |
50 |
40 |
32 |
25 |
|
输送量，m³/h |
7 |
12 |
20 |
26 |
52 |
80 |
116 |
165 |
230 |
|
转速，r/min |
71 |
63 |
56 |
50 |
45 |
40 |
32 |
25 |
20 |
|
输送量，m³/h |
6 |
10 |
16 |
21 |
41 |
64 |
94 |
130 |
180 |
|
转速，r/min |
50 |
50 |
45 |
40 |
36 |
32 |
25 |
20 |
16 |
|
输送量，m³/h |
4 |
7 |
13 |
16 |
34 |
52 |
80 |
110 |
150 |
螺旋输送机主要技术参数:
|
规格型号 |
LS160 |
LS200 |
LS250 |
LS315 |
LS400 |
LS500 |
LS630 |
LS800 |
LS1000 |
|
螺旋直径，mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
|
螺距，mm |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
|
技
术
参
数 |
转速r/min |
112 |
100 |
90 |
80 |
71 |
63 |
50 |
40 |
32 |
|
输送量m³/h |
8 |
14 |
24 |
34 |
64 |
100 |
145 |
208 |
300 |
|
转速r/min |
90 |
80 |
71 |
63 |
56 |
50 |
40 |
32 |
25 |
|
输送量m³/h |
7 |
12 |
20 |
26 |
52 |
80 |
116 |
165 |
230 |
|
转速r/min |
71 |
63 |
56 |
50 |
45 |
40 |
32 |
25 |
20 |
|
输送量m³/h |
6 |
10 |
16 |
21 |
41 |
64 |
94 |
130 |
180 |
|
转速r/min |
50 |
50 |
45 |
40 |
36 |
32 |
25 |
20 |
16 |
|
输送量m³/h |
4 |
7 |
13 |
16 |
34 |
52 |
80 |
110 |
150 |
注：转速，r/min（偏差允许在10%范围内）；输送量，m³/h（表中填充系数为0.33）。
★同鑫振动机械可根据用户需要而设计制造特殊型号规格的输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。 |
