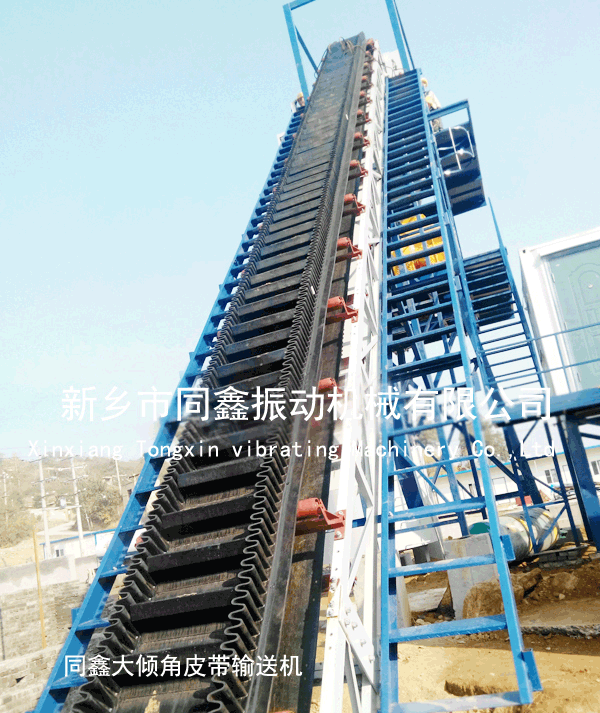

大倾角皮带输送机
散状物料连续输送设备：大倾角皮带输送机又称为波状挡边带式输送机，因采用的输送带是具有波状挡边和横隔板式的输送带，输送倾角可以达到90度，非常适合大倾角输送和垂直提升物料。采用这种输送机的优点是不仅可以节约占地面积，也节省了设备和土建费用，具有较高的综合经济效益，其结构简单、安装维修方便；运行平稳可靠（与埋刮板输送机相比较之下，没有了埋刮板输送机在使用过程中出现的卡链、飘链、断链现象。）能耗低，噪声小
，输送量大且对物料无破损性伤害。
大倾角皮带输送机广泛应用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业；可以在-25～40℃的环境温度范围内输送堆积密度为0.5～2.5t/m³的各种散状物料。
为了获得较好的受料和卸料条件，特别是在输送倾角大于45度时，需要设有下水平受料段和上水平卸料段。
大倾角皮带输送机主要由卸料漏斗、头架、头部护罩、传动滚筒、头部清扫器、挡边带、凸弧段机架、改向轮、挡辊、中间机架、中间机架支腿、上托辊、凹弧段机架、改向滚筒、下托辊、导料槽、空段清扫器、尾部滚筒、拉紧装置、尾架、驱动装置、逆止器等组成。（详见典型布置形式图）
输送带由基带、波状挡边和横隔板组成，波状挡边粘接在基带的两侧，横隔板按一定间距粘接在两侧挡边之间。波状挡边输送带基带的外形与普通输送带相同，但其横向刚度比普通输送带大。一般采用特制的输送带作为基带，其抗拉体材料（芯层）分为棉帆布基带、尼龙帆布基带、聚酯帆布基带和钢丝绳芯基带四种。
驱动装置按结构特征可分为两大类：①通过弹性联轴器、液力耦合器或V型带将电动机和减速器组合在一起的驱动单元；②电动滚筒（分为内置式电动滚筒和外置式电动滚筒两种类别）。

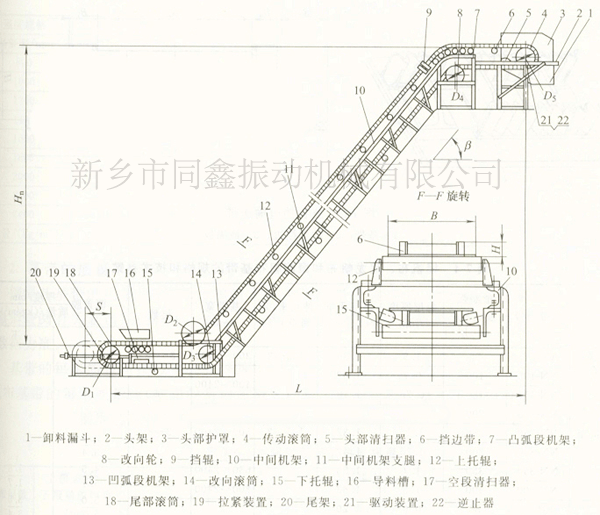

波状挡边带式输送机/大倾角皮带输送机典型布置形式
大倾角皮带输送机订货须知：根据输送机出力要求及工艺布置要求，用户应向生产厂商提供输送机的布置形式及尺寸、带宽、生产率、物料堆积密度等参数；如用户有特殊要求可与生产厂商另行洽谈。
大倾角皮带输送机产品订货须知：
根据输送机出力要求及工艺布置要求，用户应向生产厂商提供输送机的布置形式及尺寸、带宽、生产率、物料堆积密度等参数；如用户有特殊要求可与生产厂商另行洽谈。
大倾角皮带输送机主要技术性能参数表：（表中输送量是按许用*大带速和*小横隔板间距计算的。）
|
基带宽B/mm |
挡边高H/mm |
带速m/s |
倾角° |
输送量（m³/h） |
功率N/KW |
|
300 |
40 |
0.5～2.0 |
30-90 |
18 |
1.5～18.5 |
|
60 |
24 |
|
80 |
40 |
|
400 |
60 |
0.8～2.0 |
30-90 |
34 |
1.5～18.5 |
|
80 |
60 |
|
100 |
80 |
|
500 |
80 |
0.8～2.0 |
30-90 |
84 |
1.5～18.5 |
|
100 |
112 |
|
120 |
98 |
|
600 |
100 |
0.8～2.0 |
30-90 |
156 |
1.5～2.2 |
|
120 |
140 |
|
160 |
186 |
|
800 |
120 |
0.8～2.5 |
30-90 |
186 |
2.2～-4.5 |
|
160 |
318 |
|
200 |
360 |
|
1000 |
160 |
1.0～2.5 |
30-90 |
428 |
4.0～75 |
|
200 |
483 |
|
240 |
683 |
|
1200 |
160 |
1.0～3.15 |
30-90 |
535 |
5.5～110 |
|
200 |
765 |
|
240 |
1077 |
|
300 |
1358 |
|
1400 |
200 |
1.0～3.15 |
30-90 |
920 |
5.5～160 |
|
240 |
1298 |
|
300 |
1657 |
|
400 |
2381 |
|
1600 |
200 |
1.25～3.15 |
30-90 |
1074 |
5.5～160 |
|
240 |
1515 |
|
300 |
1953 |
|
400 |
2807 |
|
1800 |
240 |
1.25～4.0 |
30-90 |
2200 |
7.5～185 |
|
300 |
2724 |
|
400 |
4106 |
|
500 |
5036 |
|
2000 |
240 |
1.25～4.0 |
30-90 |
2480 |
11～220 |
|
300 |
3236 |
|
400 |
4648 |
|
500 |
5736 |
|
2200 |
300 |
1.25～4.0 |
30-90 |
3612 |
18.5～280 |
|
400 |
5192 |
|
500 |
6432 |
|
630 |
7820 |
|
2400 |
300 |
1.25～4.0 |
30-90 |
3992 |
18.5～400 |
|
400 |
5736 |
|
500 |
7132 |
|
630 |
8668 |
|
