   >> 弹性连杆振动输送机

振动输送机

振动输送机-同鑫振动机械

振动输送机是利用振动动作完成物料输送的机械,主要由输送槽体、弹性构件和激振装置、减震装置等组成。具有以下特点:
1、在输送中可以进行多点进料和多点出料,可以定量给料、计量、配料。
2、密封性能好,可以防止物料对环境的污染。
3、适应于热料输送,采用风冷时,可以输送机500℃的物料;采用循环水冷却时间可以输送机1000℃以下的物料。
4、可以在输送的过程中实现脱水、干燥、冷却、筛分、保温、混料等工艺。
5、结构简单、安装调整方便,维修简便,能耗低,操作安全,运行稳定。
6、适宜输送块状、颗粒状、粉粒状物料,不宜输送黏湿物料,向上输送倾角不宜超过10°

弹性连杆式振动输送机概述:

弹性连杆振动输送机是一种实用性很强的输送机,特别对长距离输送和热工作的输送都体现了它的特点,该机在振动状态时具有平稳性和可靠性。弹性连杆式振动输送机具有低频率大振幅特点。大输送量和长距离输送的振动输送机,应优点考虑这种驱动形式。

弹性连杆式输送机是一种近共振类振动机,是利用偏心轴(亦称曲柄)的回转,通过驱动连杆和主振动弹簧来带动参振槽体实现直线往复运动,而达到物料输送的一种直线振动输送机。适用于铸造车间落砂工部的热旧砂、铸件或小件批量工作的输送机,对无箱造型的铸型落砂输送的过渡更为便捷。亦可应用于其他各矿类块状物料的输送机,对物料的粒度,湿度没有太多的要求。因此该振动输送机适用范围达、适应性强。

弹性连杆式振动输送机结构组成:

弹性连杆式振动输送机由槽体、机架、隔振弹簧、主振弹簧、电动机、三角皮带、皮带轮、偏心轴(曲柄)、驱动连杆、驱动橡胶弹簧和支撑摆杆组成。

弹性连杆式振动输送机其工作原理:
当电动机通过三角皮带轮带动偏心轴(曲柄)转动时,驱动连杆和橡胶弹簧驱动槽体实现直线往复运动(线性振动)从而带动物料向前作定向抛掷运动,而达到输送的目的。

弹性连杆式振动输送机安装与调试:
弹性连杆式振动输送机一般采用水平安装形式,亦可采用上倾或下倾式安装,倾斜角度不大于8°。机构形式为单质体时,应控制平衡配重的安装和地脚紧固件的紧固。机构形式为双质体时,应调整好隔振弹簧的安装可靠性及各连杆、主振弹簧及支撑摆杆(铰支链)的安装可靠。各铰支点、轴承座、偏心轴等传动机构均应加注锂基润滑脂。电动机、皮带轮处应有可靠的防护罩。各处紧固件紧固可靠后,可进行运行调试。弹性连杆式振动输送机应进行空载试车2~3小时,对各运动构件、支点、传动件观察是否有异常或有异常声响,检查其激振方向角、振幅和振动噪音,其结果均应符合设计要求和有关技术规范或有关技术协议。

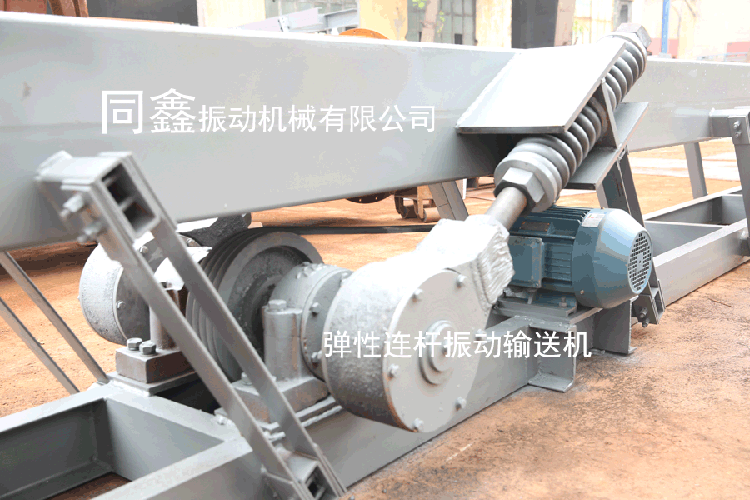

弹性连杆式振动输送机

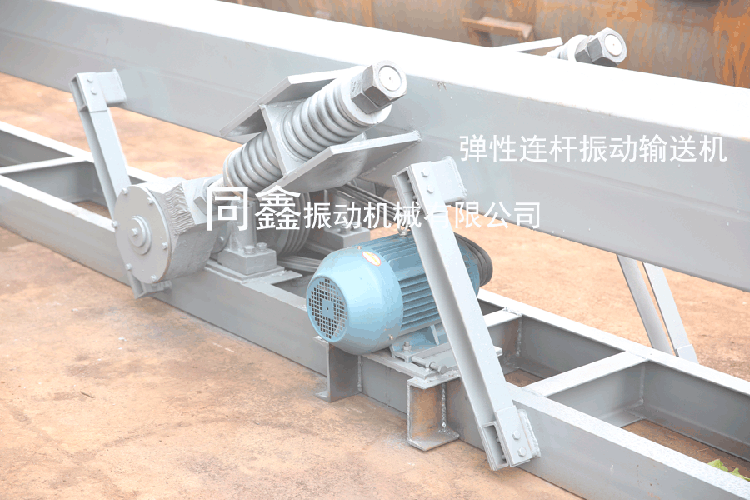

弹性连杆式振动输送机

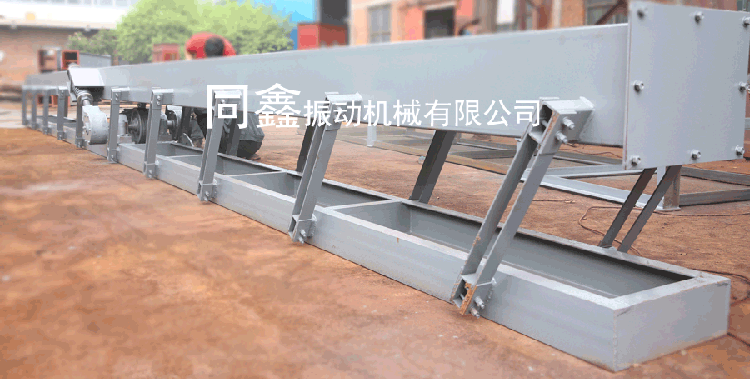

在振动输送中,参振槽体作为物料的载体其型式结构对物料的输送很重要。
槽体形式可以是直口式或斜口式。亦可以根据需要在槽底内侧衬垫减振橡胶板,以减低上件对槽体的直接碰撞产生冲击噪音。槽体亦可以制成敞开式或者封闭式(集尘罩式)结构,以防止粉尘洋溢,有利于环保除尘。

槽体亦可以制成双层结构,上层用带孔筛板铺设,可作为振动筛分输送,达到一级筛选,当槽体配套冷却鼓风机或者热风烘干系统,可实现物料的冷却除尘或烘干效果,提高振动输送机的利用率,特别是在长距离输送中,对粉尘控制的增湿降温*为明显,当局部需要做防粘处理,可采用隔层电加热烘干,来达到防止槽体内表面的粘附,对物料湿度较大的尤为重要。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的弹性连杆振动输送机
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
