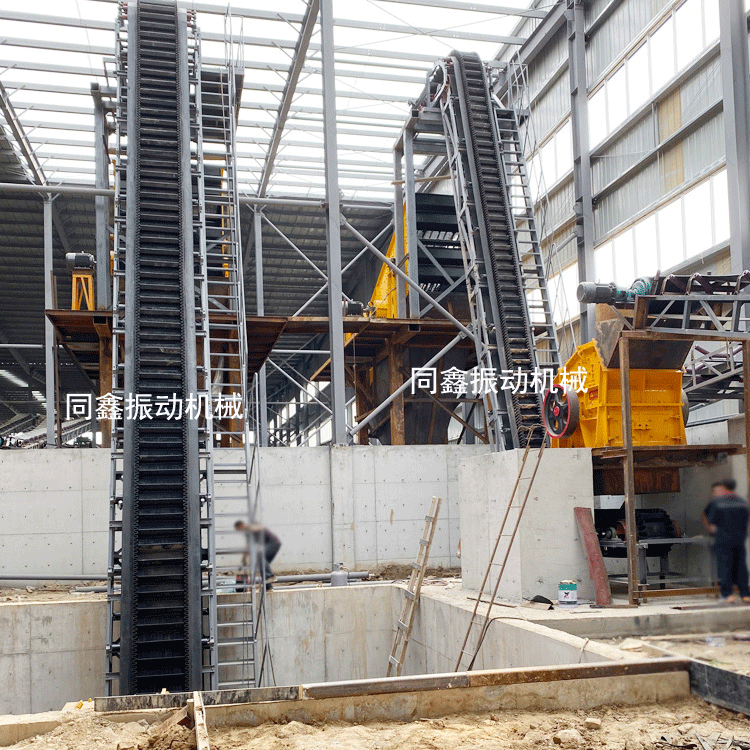

波状挡边带式输送机
波状挡边带式输送机广泛
使用于煤炭、化工、电力、建材；冶金、轻工、粮食港口，船舶等行业。特别适用于提升高度大的场合。该机输送量大，可防止物料散落，输送距离短，占地面积小，工艺布置方便，可缩小基建规模，降低工程造价等。
大倾角皮带输送机是在平行橡胶输送带两侧增加不同高度的可弯曲伸缩的橡胶波形立式“裙边”，带体中间具有一定强度和弹性的“T”形或“C”形橡胶横隔板。使物料在一个匣形的容器中进行输送，输送倾角小于40°时，使用“T”横隔板，倾角大于40°时，使用“C”型横隔板，倾角最大可达90°。
散状物料连续输送设备：波状挡边带式输送机又称为大倾角皮带输送机，因采用的输送带是具有波状挡边和横隔板式的输送带，所以其许用的输送倾角可达到90度，非常适合大倾角输送和垂直提升物料。采用这种输送机的优点是不仅可以节约占地面积，也节省了设备和土建费用，具有较高的综合经济效益，其结构简单、安装维修方便；运行平稳可靠（与埋刮板输送机相比较之下，没有了埋刮板输送机在使用过程中出现的卡链、飘链、断链现象。）能耗低，噪声小
，输送量大。
波状挡边带式输送机、大倾角皮带输送机广泛应用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业；可以在-25～40℃的环境温度范围内输送堆积密度为0.5～2.5t/m³的各种散状物料。输送角度可达到90度，输送物料块度≤550mm。
为了获得较好的受料和卸料条件，特别是在输送倾角＞45度时，需要设有下水平受料段和上水平卸料段。
波状挡边带式输送机、大倾角皮带输送机主要由卸料漏斗、头架、头部护罩、传动滚筒、头部清扫器、挡边带、凸弧段机架、改向轮、挡辊、中间机架、中间机架支腿、上托辊、凹弧段机架、改向滚筒、下托辊、导料槽、空段清扫器、尾部滚筒、拉紧装置、尾架、驱动装置、逆止器等组成。（详见典型布置形式图）
波状挡边输送带由基带、波状挡边和横隔板组成，波状挡边粘接在基带的两侧，横隔板按一定间距粘接在两侧挡边之间。波状挡边输送带基带的外形与普通输送带相同，但其横向刚度比普通输送带大。一般采用特制的输送带作为基带，其抗拉体材料（芯层）分为棉帆布基带、尼龙帆布基带、聚酯帆布基带和钢丝绳芯基带四种。
驱动装置按结构特征可分为两大类：①通过弹性联轴器、液力耦合器或V型带将电动机和减速器组合在一起的驱动单元；②电动滚筒（分为内置式电动滚筒和外置式电动滚筒两种类别）。
波状挡边带式输送机/大倾角皮带输送机典型布置形式
波状挡边带式输送机订货须知：根据输送机出力要求及工艺布置要求，用户应向生产厂商提供输送机的布置形式及尺寸、带宽、生产率、物料堆积密度等参数；如用户有特殊要求可与生产厂商另行洽谈。
选型参考：
|
带宽B（mm） |
300 |
400 |
500 |
650 |
800 |
|
挡边高（mm） |
40 |
60 |
60 |
80 |
80 |
120 |
120 |
160 |
120 |
160 |
200 |
240 |
|
部分输送倾角输送量Q3/h |
30° |
15 |
14 |
20 |
34 |
46 |
71 |
104 |
120 |
128 |
157 |
195 |
235 |
|
45° |
11 |
10 |
14 |
26 |
35 |
57 |
83 |
97 |
102 |
127 |
157 |
195 |
|
60° |
8 |
7 |
10 |
18 |
25 |
40 |
58 |
69 |
72 |
90 |
112 |
142 |
|
90° |
4 |
4 |
5 |
10 |
13 |
21 |
31 |
37 |
38 |
48 |
60 |
76 |
|
外形尺寸 |
头轮中心高H2/h（mm） |
350-100 |
1100-2000 |
1300-2000 |
1300-2000 |
|
尾轮中心高H2/h（mm） |
335 |
330-490 |
600 |
600 |
600-800 |
|
中间段带面高H2/h（mm） |
450 |
500-700 |
760-800 |
800-850 |
800-1115 |
|
中间段地脚宽B2/h（mm） |
480 |
580 |
870 |
1020 |
1220 |
|
带宽B（mm） |
1000 |
1200 |
1400 |
|
挡边高（mm） |
120 |
160 |
200 |
240 |
160 |
200 |
240 |
300 |
160 |
200 |
240 |
300 |
400 |
|
部分输送倾角输送量Q3/h |
30° |
172 |
216 |
267 |
327 |
275 |
331 |
419 |
466 |
319 |
395 |
500 |
564 |
794 |
|
45° |
137 |
175 |
216 |
271 |
222 |
267 |
347 |
384 |
258 |
318 |
414 |
465 |
680 |
|
60° |
96 |
124 |
153 |
197 |
158 |
190 |
253 |
178 |
184 |
226 |
302 |
337 |
524 |
|
90° |
51 |
66 |
83 |
106 |
85 |
102 |
136 |
149 |
98 |
121 |
162 |
180 |
281 |
|
外形尺寸 |
头轮中心高H2/h（mm） |
1400-2000 |
1600-2000 |
|
尾轮中心高H2/h（mm） |
600-800 |
800-1000 |
800-1200 |
|
中间段带面高H2/h（mm） |
800-1200 |
1050-1500 |
1050-1700 |
|
中间段地脚宽B2/h（mm） |
1440 |
1690 |
1890 |
大倾角皮带输送机产品订货须知：
根据输送机出力要求及工艺布置要求，用户应向生产厂商提供输送机的布置形式及尺寸、带宽、生产率、物料堆积密度等参数；如用户有特殊要求可与生产厂商另行洽谈。
大倾角皮带输送机主要技术性能参数表：（表中输送量是按许用*大带速和*小横隔板间距计算的。）
|
基带宽B/mm |
挡边高H/mm |
带速m/s |
倾角° |
输送量（m³/h） |
功率N/KW |
|
300 |
40 |
0.5～2.0 |
30-90 |
18 |
1.5～18.5 |
|
60 |
24 |
|
80 |
40 |
|
400 |
60 |
0.8～2.0 |
30-90 |
34 |
1.5～18.5 |
|
80 |
60 |
|
100 |
80 |
|
500 |
80 |
0.8～2.0 |
30-90 |
84 |
1.5～18.5 |
|
100 |
112 |
|
120 |
98 |
|
600 |
100 |
0.8～2.0 |
30-90 |
156 |
1.5～2.2 |
|
120 |
140 |
|
160 |
186 |
|
800 |
120 |
0.8～2.5 |
30-90 |
186 |
2.2～-4.5 |
|
160 |
318 |
|
200 |
360 |
|
1000 |
160 |
1.0～2.5 |
30-90 |
428 |
4.0～75 |
|
200 |
483 |
|
240 |
683 |
|
1200 |
160 |
1.0～3.15 |
30-90 |
535 |
5.5～110 |
|
200 |
765 |
|
240 |
1077 |
|
300 |
1358 |
|
1400 |
200 |
1.0～3.15 |
30-90 |
920 |
5.5～160 |
|
240 |
1298 |
|
300 |
1657 |
|
400 |
2381 |
|
1600 |
200 |
1.25～3.15 |
30-90 |
1074 |
5.5～160 |
|
240 |
1515 |
|
300 |
1953 |
|
400 |
2807 |
|
1800 |
240 |
1.25～4.0 |
30-90 |
2200 |
7.5～185 |
|
300 |
2724 |
|
400 |
4106 |
|
500 |
5036 |
|
2000 |
240 |
1.25～4.0 |
30-90 |
2480 |
11～220 |
|
300 |
3236 |
|
400 |
4648 |
|
500 |
5736 |
|
2200 |
300 |
1.25～4.0 |
30-90 |
3612 |
18.5～280 |
|
400 |
5192 |
|
500 |
6432 |
|
630 |
7820 |
|
2400 |
300 |
1.25～4.0 |
30-90 |
3992 |
18.5～400 |
|
400 |
5736 |
|
500 |
7132 |
|
630 |
8668 |
|
