往复式给煤机
K型往复式给煤机用于煤或其他磨琢性小、粘性小的松粒状物的给料，将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。K型往复式给煤机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运，可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料。本设备机体安装于料斗下，传动装置为悬挂式，根据给料量的大小可分：K0、K1、K2、K3、K4等几种型号。K型往复式给煤机适用于矿井和选煤厂，将煤碳经煤仓均匀地装载到输送机或其它筛选，贮存装置上。
K型往复式给煤机系列产品主要技术参数表：
|
型号规格 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|
给料能力（t/h） |
底版行程 |
曲柄位置 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
|
200mm |
4 |
100 |
90 |
150 |
135 |
225 |
200 |
330 |
300 |
590 |
530 |
|
150mm |
3 |
75 |
67 |
112 |
100 |
170 |
150 |
247 |
220 |
440 |
395 |
|
100mm |
2 |
50 |
45 |
75 |
68 |
133 |
100 |
165 |
150 |
295 |
268 |
|
50mm |
1 |
25 |
22 |
34 |
34 |
55 |
50 |
83 |
75 |
148 |
132 |
|
曲柄转速（r/min） |
57 |
57 |
62 |
62 |
62 |
|
电动机 |
型号 |
YB160M1-8
Y160M1-8 |
YB160M1-8
Y160M1-8 |
YB160M1-8
Y160M1-8 |
YB160M1-6
Y160M1-6 |
YB160M1-6
Y160M1-6 |
|
功率（KW） |
4 |
4 |
4 |
7.5 |
18.5 |
|
转速（r/min） |
720 |
720 |
720 |
970 |
970 |
|
减速机 |
型号 |
JZQ0-350 |
JZQ0-350 |
JZQ0-350 |
JZQ-400 |
JZQ-500 |
|
速比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
|
允许*大颗粒（mm） |
含量10%以下 |
250 |
350 |
400 |
500 |
700 |
|
含量10%以上 |
200 |
300 |
350 |
450 |
550 |
|
设备参考重量（kg） |
带料斗 |
1127 |
1251 |
1481 |
1927 |
2737 |
|
不带料斗 |
1026 |
1144 |
1342 |
1735 |
2505 |
K型往复式给煤机系列产品外形结构示意图：
产品订货须知：
1、购买同鑫公司生产的K型往复式给煤机产品请在签订合同时写明型号规格、配何种电机、是否带漏斗和调节闸门。
2、同鑫公司生产的K型往复式给煤机在发货时会附带随机技术文件：产品合格证、装箱单、产品使用说明书。
3、同鑫公司生产的K型往复式给煤机设备出厂时一般使用的是普通电机、电压为380V、配套使用的是ZQ系列减速机；如有特殊要求，如（使用其它电压电机、防爆电机、以及其它型号减速机等）需在订货时说明。

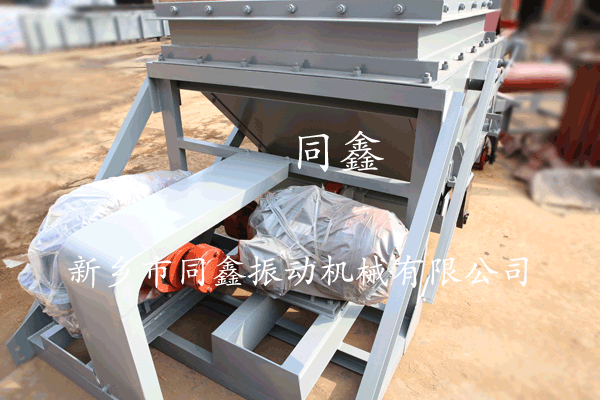

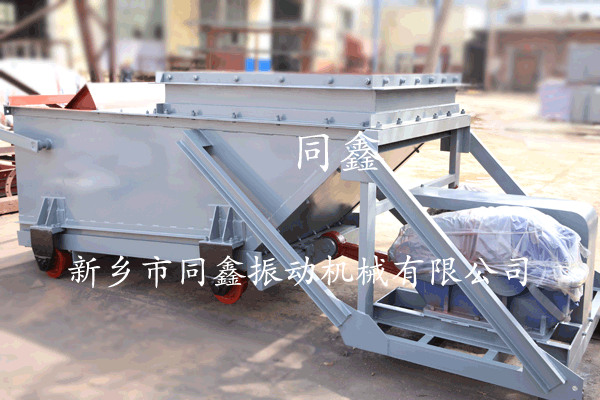

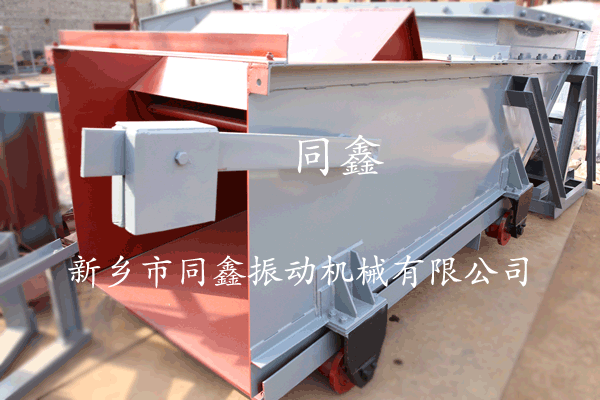

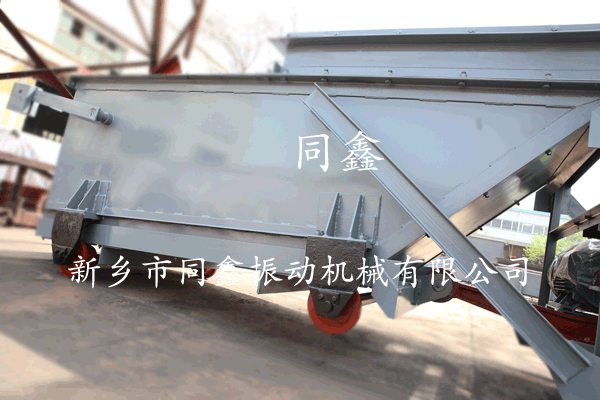

K型往复式给煤机系列产品实物照片：
★同鑫振动机械可根据用户需要而设计制造特殊型号规格的往复式给料机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。 |
