无轴螺旋输送机

无轴螺旋输送机与传统有轴螺旋输送机相比，采用了无中心轴设计，物料输送更加顺畅，有效防止堵塞和缠绕物的影响，适合输送带状、较松散的、有粘性的、易于缠绕的物料，整个输送过程在封闭的输送槽中进行，物料不会外溢，避免二次污染。可以水平或25°范围内倾斜输送。

我公司生产的无轴螺旋输送机型号规格有：WLS200、WLS250、WLS315、WLS400、WLS500。

无轴螺旋输送机分类

1、按叶片分类——单无轴螺旋输送机和双无轴螺旋输送机

2、按外形分类——管式无轴螺旋输送机和u型无轴螺旋输送机

3、按材质分类——碳钢无轴螺旋输送机和不锈钢无轴螺旋输送机

碳钢材质——Q235碳钢材质制成，适合普通物料输送

不锈钢材质——304/316不锈钢材质，耐腐蚀，耐高温，不易生锈，食品、医药行业专用

行业应用：

无轴螺旋输送机具有结构简单，制做成本低，密封性强，操作安全方便等优点；中间可多点装、卸料。

由于采用无中心轴设计，可广泛用于化工、 建材、冶金、粮食等部门，在倾角β< 20 °的情况下,输 送粘度不大、不易变质、不易（来不及）结块的粉状、颗粒状和小块物料，如：污泥、水泥、生活垃圾、废纸浆、麦芽等。

无轴螺旋输送机输送污泥——无轴设计，抗缠绕性好，减少物料堵塞现象。

无轴螺旋输送机产品特点：

1、密封性能好。采用全封闭和易清洗的螺旋表面可保证所送物料不受污染不会泄漏输送物料。

2、输送量大。无轴螺旋输送机输送量是相同直径有轴的1.5倍。

3、转距大，能耗低，排料口不易堵塞。

4、输送距离长，单机输送长度可达60~70m。

5、结构紧凑，节省空间，外形美观，操作简便，经济耐用。

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。头部装配有推力轴承，可承受输送物料时产生的轴向力。

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体：材质为不锈钢或碳钢。

槽体衬板：材质为耐磨的高分子塑料板或橡胶板或铸石板等。进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

工作原理：

无轴螺旋输送机是通过电动机带动摆线减速机运转的，靠机械密封轴与无轴螺旋体上的连接盘传动而使螺旋旋转工作，当污泥排到U形槽上部的进料口后，即通过螺旋传动使污泥由U 形槽下部的出料口排出。

无轴螺旋输送机不同安装角度的输送量参考

上述无轴螺旋输送机表内数值为输送半流质物料情况下的输送量，当输送颗粒状、松散物料、污泥等有一定堆积性的物料时，表中的数值应增大10%-20%。

表内数值为转速n=30r/min时的输送量，当采用耐磨性较好的衬板时，速度依直径大小可增加20%-100%，相应地输送量也增大20%-100%。

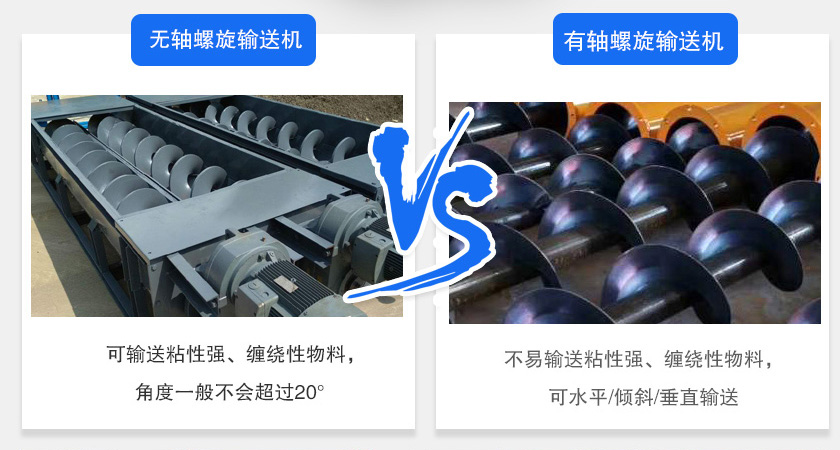

无轴螺旋输送机与有轴螺旋输送机相比较有什么区别

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的无轴螺旋输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。
