FU型链式输送机产品概述：
FU型链式输送机(简称“链运机”)是一种用于水平（或倾斜≤15°）输送粉状、粒状、小块状物料的新产品，在技术上处于国内先进水平。本产品设计合理，结构新颖，使用寿命长，运转可靠性高,节能高效,密封、安全且维修方便。其使用性能明显优于螺旋输送机、埋刮板输送机及其它输送设备，是一种较理想的新型输送设备。FU型链式输送机产品广泛用于建材、化工、矿山、冶金、电力、粮油加工、机械、交通、港口和运输行业。
FU型链式输送机产品工作原理：
FU型链式输送机产品利用散料具有内摩擦和侧压力的特性，保证了料层之间的稳定状态，在输送链作用下形成了连续的整体流动。链式输送机主要由头节、中间节、选配节、尾节、和输送链、进也料口、驱装等组成，驱装分左装和右装两种，驱装型号根据输送量和输送长度选配；链式输送机产品目前常见的进科口布置形式分三种型式：上进料口、侧进料口、两侧进料口，出料口为头部出料口，也可以中间底层出料和中间侧面出料，供用户选用。
FU型链式输送机产品特点：
1、输送量大,允许在小容量空间内输送大量物料,输送能力15～500立方/小时；
2、输送能耗低,借助物料的内摩擦力,与螺旋输送机相比节电40%～60%；
3、密封和安全：全密封的机壳使粉尘无缝可钻,操作安全,运行可靠；
4、使用寿命长：用合金钢材经先进的热处理加工而成的输送链,其正常寿命>3年,链上的滚子寿命(根据不同物料) 1～3年；
5、输送长度长,水平输送距离可达60米以上；
6、工艺布置灵活,可高架、地面、地坑,爬坡( 15度 )安装,可多点进出料；
7、使用费用低,节电且耐用,维修率极低,降低消耗,提高效益。
FU型链式输送机产品外形结构示意图：

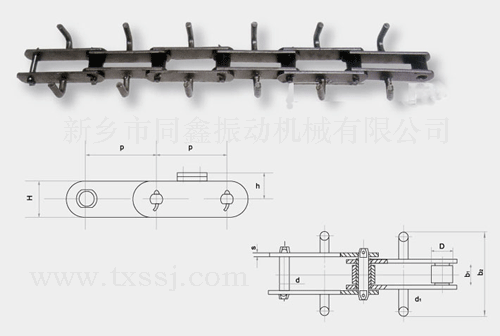

FU型链式输送机产品专用链条参考图：
FU型链式输送机产品外形结构示意图：
|
型号
|
FU200 |
FU270 |
FU350 |
FU410 |
FU500 |
|
槽宽（mm）
|
200 |
270 |
350 |
410 |
500 |
|
输送能力（m3/h）
|
10-30 |
20-60 |
35-100 |
50-130 |
80-200 |
|
链速（m/min）
|
10-30 |
10-30 |
12-30 |
12-30 |
12-30 |
|
链条节距（mm）
|
125 |
185 |
200 |
200 |
300 |
|
输送距离（m）
|
8-25 |
8-50 |
8-50 |
8-50 |
8-50 |
|
输送斜度（°）
|
≤15 |
|
电机功率（kw）
|
2.2-7.5 |
电机功率（kw）
|
2.2-7.5 |
电机功率（kw）
|
2.2-7.5 |
|
驱动装置安装形式
|
左右装，背装式
|
|
传动形式
|
链传动
|
|
适用粒度（mm）
|
＜5 |
适用粒度（mm）
|
＜5 |
适用粒度（mm）
|
＜5 |
|
适用湿度（%）
|
≤5 |
|
适用温度（℃）
|
≤150 |
注：上表中技术参数仅供参考，具体以实际生产尺寸准，解释权归同鑫公司所有。
输送不同磨琢性物料时所推荐的链速：
|
物料磨琢性 |
特大 |
大 |
中 |
小 |
|
链速m/min |
推荐 |
10 |
15 |
20 |
30 |
|
*大 |
15 |
20 |
30 |
40 |
输送水泥生熟原料和成品粉料的*适链速：
|
物料 |
生料细粉或水泥成品
|
熟料细粉或水泥成品
|
生料或熟料粗粉回料
|
|
料温℃
|
＜60
|
60-120 |
＜60
|
60-120 |
|
*适链速m/min
|
15-20 |
10-13.5 |
10-20 |
10 |
|
*大链速m/min
|
25 |
15 |
13.5 |
12 |
FU系列链式输送机是输送粉状、粒状物料的连续输送机械新产品，其使用性能优于螺旋输送机，埋刮板输送机；水平、倾斜布置，是冶金、化工、矿山、建材、粮饲加工等行业一种理想的新型输送设备。FU系列链式输送机由机头部件、中间槽体、机尾部件、刮板输送链、驱动装置、安装枕梁组成。全封闭机构，设备运行时无物料外泄；输送链采用优质滚子链，单链布置形式；设备的进出料口，输送长度可根据工艺要求灵活设计布置。

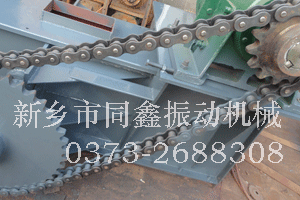

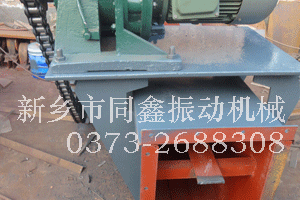

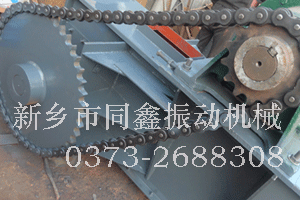

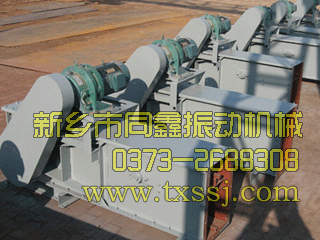

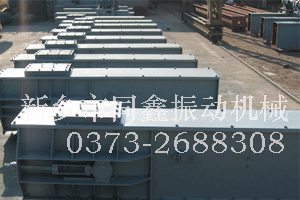

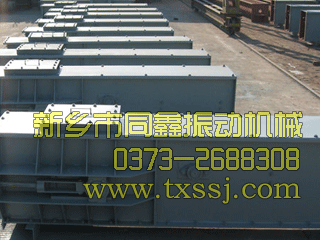

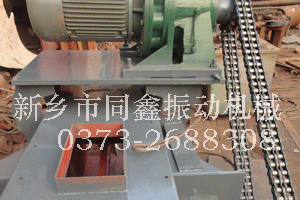

FU系列链式输送机产品真机照片展示：
      |
