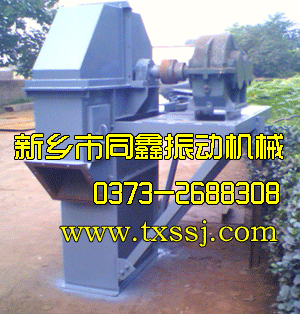

TD系列斗式提升机产品概述:
TD系列斗式提升机（皮带式斗式提升机）适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度*高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升机均采用皮带+料斗提升输送物料，目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中，并得到很好的应用。
TD系列斗式提升机产品基本结构:
TD型斗式提升机（皮带式斗式提升机）由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

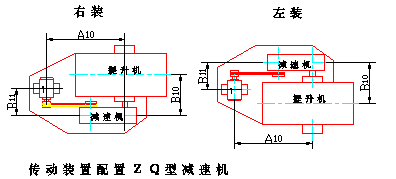

TD型斗式提升机结构形式为：TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD系列斗式提升机产品主要特点:
1、提升范围广：本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。
2、密封性好,环境污染少。
3、驱动功率小，采用流入式喂料、诱导式卸料；采用大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。
4、使用寿命长：提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
5、提升高度高：提升机运行平稳,因此可达到较高的提升高度。
6、运行可靠性高：先进的设计原理和制造工艺,保证了整机运行的可靠性,无故障时间超过2万小时。

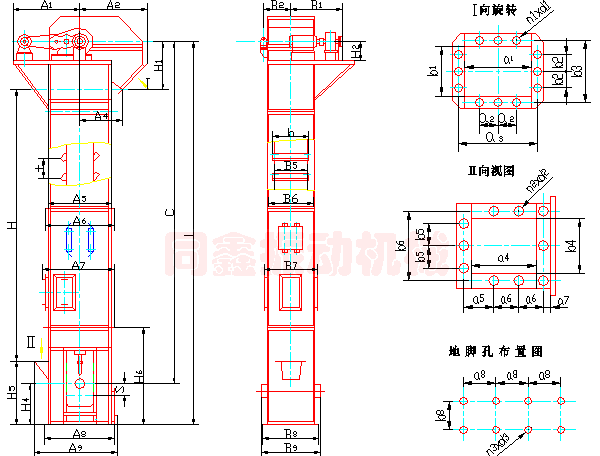

TD系列斗式提升机产品外形示意图:

TD系列斗式提升机产品主要技术参数表:
|
型号 |
TD160 |
TD250 |
TD315 |
TD400 |
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
输送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗宽(mm) |
160 |
250 |
315 |
400 |
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
|
带宽(mm) |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
|
物料量大块(mm) |
25 |
35 |
45 |
55 |
|
型号 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
输送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
斗宽(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|
带宽(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
|
物料量大块(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
说明：1.表中斗容为计算斗容，输送量按填充系数0.6计算得出。2.斗式提升机料斗用途为:浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。（上表中具体参数为TD系列皮带式斗式提升机常用规格型号的技术参数，具体以生产实际为准，恕不另行通知！） |
|
★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。 |
|
|
