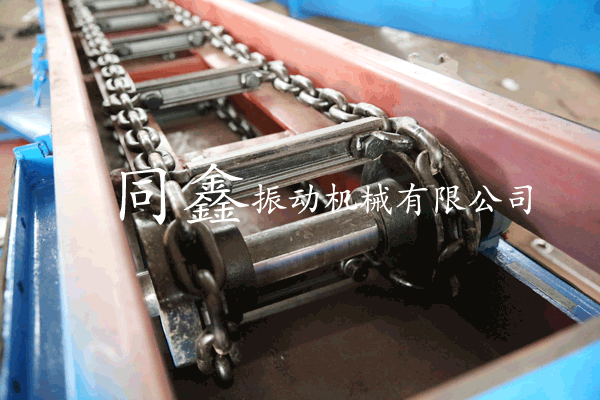

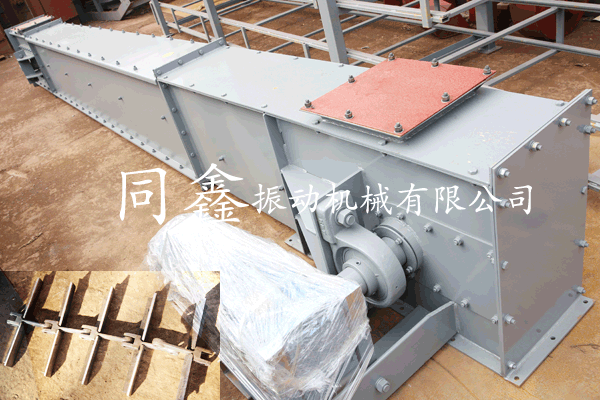

埋刮板输送机应用范围广，适用于密闭输送、输送量不太大、工艺布置较复杂、要求多点加料或者多点卸料等场合。埋刮板输送机可在-20℃～+45℃的环境温度下工作。可连续运行，也可一日两班、一日一班运行，但不宜做间隔时间很短、启动十分频繁的运动；不可反向运行。埋刮板输送机结构简单，体积小，输送线路布置灵活，可水平输送、倾斜输送、垂直提升输送；可多点加料、多点卸料输送；由于壳体封闭，因此在输送粉尘大、有毒、易爆、高温物料时可以显著地改善工人的工作环境和防治环境污染。安装维护方便，占地面积小；不宜输送流动性特强、易悬浮、磨琢性强和易碎的物料。水平输送长度可达80～120m，垂直提升高度可达20～40m。埋刮板输送机广泛应用于煤炭、化工、冶金、矿山、粮食、电力、建材、环保等部门连续输送粉状、颗粒状及小块状等各种散料。埋刮板输送机的输送链条主要有三种：模锻链、套筒滚子链和双板链。另外同鑫公司技术中心针对多个行业中的多种输送物料研发生产十多余种针对不同物料输送的刮板链条供客户选择，同时也得到行业内用户的一致好评!同鑫公司根据您的物料性质为您选择合适的刮板链条，让您采购回去的设备能更好的为您创造价值和利润！欢迎选购同鑫埋刮板输送机系列产品！
埋刮板输送机可输送物料举例：碎煤、碎粉、碎炉潭、飞灰、烟灰、炭黑、磷矿粉、碳酸氢铵、尿素、氯化铵、苏打粉、硫铁矿潭、塑料单体、活性炭、固体农药、焦炭粉、石灰石粉、铬矿粉、白云石粉、铜精矿粉、氧化铝粉、氧化铁粉、石英砂，烧结返矿、水泥、粘土粉、陶土、黄砂、铸造旧砂、小麦、大豆玉米、菜籽、米、糖、淀粉、谷物类、谷物麦、木片、竹片、锯床等，MZ型埋刮板输送机推荐用于锅炉房上煤及输送谷物类（如小麦、玉米、大豆等）和轻物料类（如木片、锯床等）。
埋刮板输送机产品技术参数表：
|
（一）MS型埋刮板输送机型号及参数
|
|
MS型埋刮板输送机主要参数: |
|
型号 |
MS16 |
MS20 |
MS25 |
MS32 |
MS40 |
|
机槽宽度B(毫米) |
160 |
200 |
250 |
320 |
400 |
|
机槽高度h(毫米) |
160 |
200 |
250 |
320 |
360 |
|
刮
板
链
条 |
链条节距t(毫米) |
100 |
125 |
160 |
200 |
200 |
|
链条形式
和代号 |
模锻链 |
DL10 |
D12.5 |
DL16 |
|
|
|
滚子链 |
GL10 |
GL12.5 |
GL16 |
|
|
|
双板链 |
|
|
|
BL20 |
BL20 |
|
刮板形式
和代号 |
T型 |
 |
|
|
|
|
|
U2型 |
|
|
|
|
|
|
链条速度
U(米/分) |
0.16 |
|
|
|
|
|
|
0.20 |
|
|
|
|
|
|
0.25 |
|
|
|
|
|
|
0.32 |
|
|
|
|
|
|
输出送量Q(m³/h) |
11-25 |
17-39 |
23-54 |
48-88 |
67-124 |
|
电机功率(KW)
|
1.5 |
|
|
|
|
|
|
2.2 |
|
|
|
|
|
|
3.0 |
|
|
|
|
|
|
4.0 |
|
|
|
|
|
|
5.5 |
|
|
|
|
|
|
7.5 |
|
|
|
|
|
|
11 |
|
|
|
|
|
|
15 |
|
|
|
|
|
|
18.5 |
|
|
|
|
|
|
22 |
|
|
|
|
|
|
30 |
|
|
|
|
|
|
37 |
|
|
|
|
|
|
刮板输送机*大长度L0(米) |
80 |
80 |
80 |
80 |
80 |
|
允许倾斜安装角度 |
0°<=a<=15° |
|
（二）MC型埋刮板输送机型号及参数
|
|
MC型埋刮板输送机主要参数: |
|
型号 |
MC16 |
MC20 |
MC25 |
MC32 |
|
垂直段机槽宽度B(毫米) |
160 |
200 |
250 |
320 |
|
垂直承载段机槽度高h(毫米) |
120 |
130 |
160 |
200 |
|
垂直空载段机槽高度h2(毫米) |
130 |
140 |
170 |
215 |
|
刮
板
链
条 |
链条节距t(毫米) |
100 |
125 |
160 |
200 |
|
链条型式和
代号 |
模锻链 |
DL10 |
DL12.5 |
DL16 |
|
|
滚子链 |
GL10 |
GL12.5 |
GL16 |
|
|
双板链 |
|
|
|
BL20 |
|
刮板型式和
代号 |
V2型 |
|
|
|
|
|
O型 |
|
|
|
|
|
O型 |
|
|
|
|
|
链条速度V(米/秒) |
0.16 |
|
|
|
|
|
0.20 |
|
|
|
|
|
0.25 |
|
|
|
|
|
0.32 |
|
|
|
|
|
输送量Q(米3/时) |
11-22 |
15-30 |
23-46 |
46-74 |
|
电机功率(KW) |
1.5 |
|
|
|
|
|
2.2 |
|
|
|
|
|
3.0 |
|
|
|
|
|
4.0 |
|
|
|
|
|
5.5 |
|
|
|
|
|
7.5 |
|
|
|
|
|
11 |
|
|
|
|
|
15 |
|
|
|
|
|
18.5 |
|
|
|
|
|
22 |
|
|
|
|
|
30 |
|
|
|
|
|
*大输送高度H(米) |
<30 |
|
安装角度 |
30° 65°
60° 90° |
|
（三）MZ型埋刮板输送机型号及参数
|
|
MZ型埋刮板输送机主要参数:
|
|
型号 |
MZ16 |
MZ20 |
MZ25 |
|
垂直段机槽宽度B(毫米) |
160 |
200 |
250 |
|
垂直承载段机槽高度h毫米 |
120 |
130 |
160 |
|
垂直空载段机槽高度h毫米 |
130 |
140 |
170 |
|
刮板链条 |
链条节距t(毫米) |
100 |
125 |
160 |
|
链条型式和代号 |
模锻链
DL10 |
模锻链
DL12.5 |
模锻链
DL16 |
|
刮板型式和代号 |
V型 |
V1型 |
V2型 |
|
链条速度U(米/分) |
0.16 |
|
|
|
|
0.20 |
|
|
|
|
0.25 |
|
|
|
|
0.32 |
|
|
|
|
输送量Q(米/时) |
11-22 |
15-30 |
29-46 |
|
电机功率(KW) |
3.0 |
|
|
|
|
4.0 |
|
|
|
|
5.5 |
|
|
|
|
7.5 |
|
|
|
|
11 |
|
|
|
|
15 |
|
|
|
|
18.5 |
|
|
|
|
22 |
|
|
|
|
30 |
|
|
|
|
刮板输送机*大输送高度H(米) |
<20 |
|
上水平部分*大长度(米) |
<30 |
埋刮板输送机主要分以下种类:1、水平型埋刮板输送机 2、垂直型埋刮板输送机 3、Z型埋刮板输送机。
注：我厂可根据用户要求设计并生产其它型式的埋刮板输送机。
