鳞板输送机-同鑫振动机械

鳞板输送机

BL型鳞板输送机产品概述:

   鳞板输送机广泛用于矿山、冶金和水泥等行业,是原料处理或连续生产过程中不可缺少的设备,对输送大块和尖锐的物料尤为适宜。该系列输送机具有结构简单、运行可靠、使用寿命长,安装维修简单等特点,对物料粒度、块状、工作环境无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送。鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。有轻型和中型之分。本系列输送机适用于输送块粒及粉状物料,常用于输送散状物料,也适应于锐利灼热物料的输送。

   鳞板输送机是一种通用型固定式机械化输送设备,它用钢板做运载槽体可用于大量散状物料及单件重物的输送;尤其适用于大块的、沉重的、灼热的以及腐蚀性的物料,鳞板输送机用于铸造车间灼热铸件的输送并能在输送过程中同时完成清除浇冒口、冷却、干燥、加热、清洗及分类等工艺工程,广泛应用于机械、铸造、冶金、化工、建材、动力、矿山等工业部门。

  同鑫公司可根据客户的输送量、铸件单重等其他技术要求提供合适的设备选型及定制。

BL型鳞板输送机产品型号说明:

鳞板输送机产品型号说明

BL型鳞板输送机产品外形结构:

鳞板输送机外形结构示意图

BL系列鳞板输送机产品特点:
  鳞板输送机是一种固定的地面输送机,它可以沿水平、倾斜方向输送物料。在冶金、煤碳、化工、汽车、电力、机械制造等行业被广泛应用。其优点如下:
  1、用板链为牵引元件,不仅强度大、效率高、工作可靠,且可作为长距离输送(目前输送长度己达1000米),输送能力大,一些裙边式输送机的输送能力达每小时1000t以上;
  2、牵引链上可装各种结构的附件,以满足对不同物料的不同输送要求,实现各种连续工艺过程。配上移行器后输送线布置灵活,这一性能是其它类型的输送机不可与之比拟的;
  3、与带式输送机相比,承托式输送机可在较大倾角和较小弯曲半径条件下输送物料。板式输送机的倾角可达30°~35°,弯曲半径一般约为3m—5m;
  4、可以输送较高温度物料(600°~700°)。亦可适应较苛刻工况,如笨重的圆木、锐利棱角的矿石及有害化学品等。
  5、适应性强,本机适用于不带粘性的散状物料及粒状,块状物料的输送,尤其适用于块状较大,且具有锋利棱角,灼热的(如水泥熟料等)物料的输送,而且在输送过程中可同时完成冷却,清洗等工艺过程;
  6、整机装置紧凑,安装,调试,维修方便;
  7、链板:结构合理,刚性好,耐冲击性强;
  8、以滚动摩擦代替滑动摩擦,运行阻力低;
  9、适用0°-15°倾角;
  10、输送距离≤30m时,可采用环链及板链做牵引件,输送距离>30m时,为防止滑动,需采用板链做牵引件,在输送距离在30m-50m范围内,如采用环链结构,可采用头尾双驱动,尾部驱动轮使用光轮。

BL鳞板输送机产品技术参数参考表:

规格型号

鳞板宽度mm

生产能力t/h

物料粒度mm

运行速度m/s

输送长度mm

功率KW

减速机型号

BL400

400

20

130

0.8-3

~10

2.2

JZQ250

>10-20

3

350

>20-30

4

350

>30-40

5.5

400

BL500

500

25

150

0.8-3

~10

3

350

>10-20

4

400

>20-30

5.5

400

>30-40

7.5

500

BL650

650

35

200

0.8-3

~10

4

400

>10-20

5.5

500

>20-30

7.5

500

>30-40

10

650

BL800

800

55

280

0.8-3

~10

5.5

500

>10-20

7.5

650

>20-30

10

650

>30-40

13

750

 副表:

型式

输送槽宽度Bmm

输送速度Vm/s

侧板高度Hmm

输送链节距Pmm

最大输送量Qm3/h

轻型

400

0.05--1.60

160-250

200

450

500

160-315

700

630

200-400

1150

800

250-500

250

1850

中型

800

0.05--1.0

160-400

250

900

1000

200-500

1400

1200

250-500

315

1750

鳞板输送机产品选用须知:

(1)鳞板输送机常见宽度:B=650mm800mm1000mm1200mm、1500mm、2000mm;其中B=800mm1000mm、1500mm这三种应用比较广泛;
2)运送单个物件的重量:一般为75kg,最大可达120-150kg
3)输送机长度:一般为60-120m,最大可达到200m
4)输送机速递系列:v=0.80.961.21.51.82.43.0m/min
5)输送机的提升高度:H=2.2-4.5m,最大可达到10m
6)对于各类物料,输送机的最大允许倾角为25度;
(7
)输送机安装在车间地面或露天地面时,其回程侧鳞板的弦顶离地面的净空高度不小于200mm;安装在地坑内时,其净空高度不小于300mm。在特定场合下,受某种外界条件限制时,其净空高度可按需要确定

鳞板输送机系列产品真机视频:

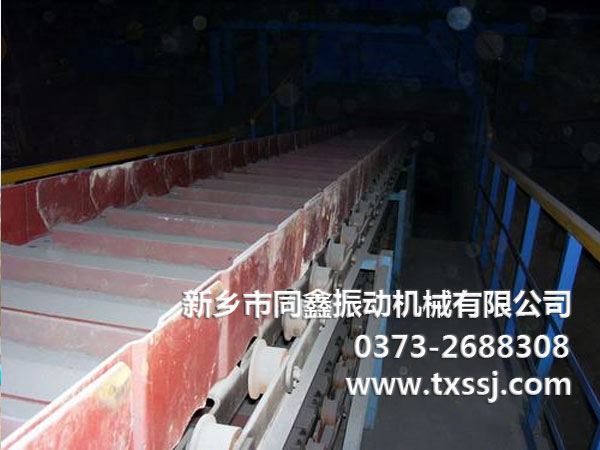

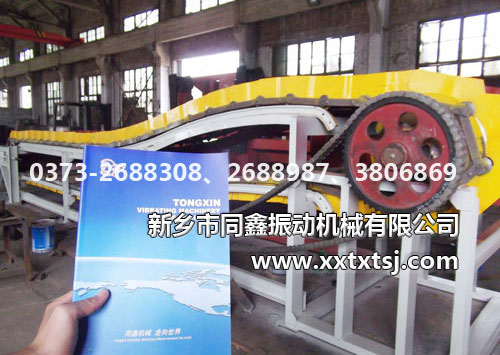

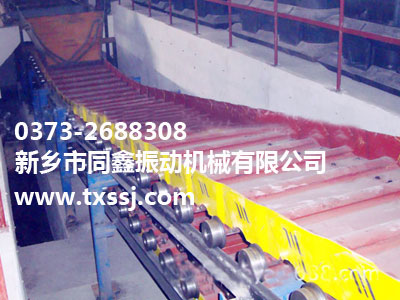

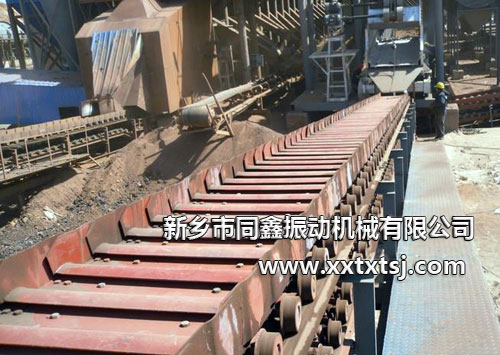

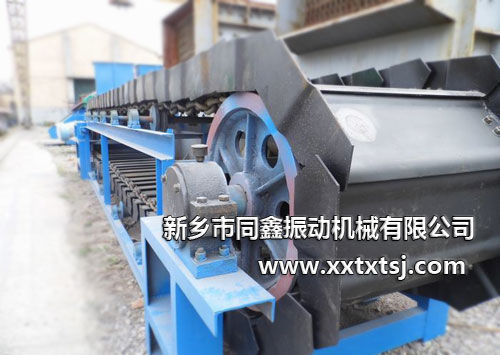

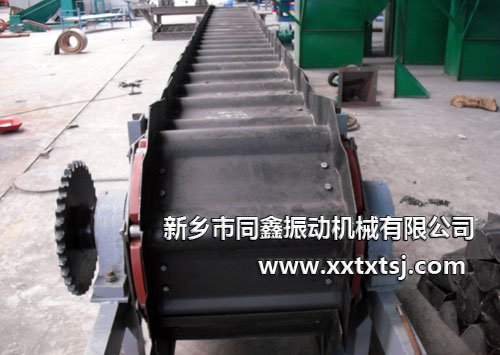

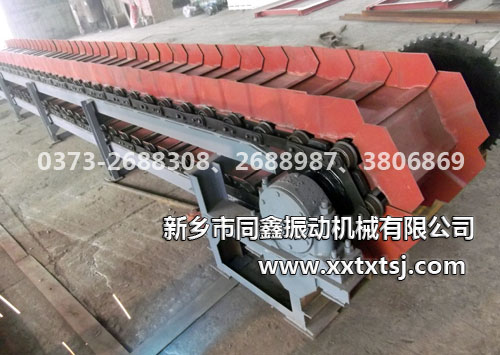

鳞板输送机产品真机照片:

【同鑫公司】 产品售后服务说明:

  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!
  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。
  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!
  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!

  新乡市同鑫振动机械有限公司专业设计、生产脱水筛、圆振动筛、矿用振动筛、振动筛分设备,皮带输送机、刮板输送机、鳞板输送机、链斗输送机、振动给料机、往复式给煤机、斗式提升机,破碎机,卸料器,跳汰机,脉冲袋式除尘器等配套设备,以及锅炉上煤系统、锅炉出灰渣系统,洗煤厂生产线等。产品广泛应用于有色金属、矿山、冶金、煤炭、码头港口、化工、煤电、建材、钢铁、水泥、电力、粮食、制沙、商砼、环保等各个行业和领域。规格型号齐全,另可按照您的要求定制以上机械设备,诚信为本,质优价实,欢迎采购!愿我们一如既往愉快合作!

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的鳞板输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
